VD800矢量变频器在风机泵类上应用
风机水泵类负载特点：
电机转速与流量、压力、能耗的关系：
Q1/Q2=N1/N2 （Q----流量，N----转速）
H1/H2=（N1/N2）2 （H---压力，N---转速）
P1/P2=(N1/N2)3 （P---能耗，N---转速）
从上可以看出，流量和速度成正比，压力即转矩和速度平方成正比，而能耗和速度的立方成正比。工业设备常用的鼓风机、引风机等风机设备一般都是电机以定速度运转，再通过改变风机入口的挡板开度来调节风量。根据风机的特性，如果我们将风机的定速运行改成根据需求流量来调节电机的转速运行，将可节约大量的电能。
变频器运用于风机水泵的优点：
1、可实现软启动、起动停止平稳，减少对电网及设备的冲击，有效的解决水泵出现的水锤问题。
2、控制简单，调速平滑性好，范围大，可实现无级调速，更加有效的满足生产工艺要求。
3、全方位保护，变频器内置过压、过载、过流、欠压、缺相、过热等多种保护功能，降低电机的老化，延长使用寿命。
4、节能效果好，一般可大20%--50%。

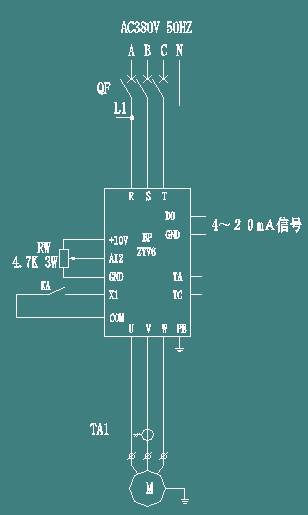

基本接线图：
基本参数表：
| 功能码 | 功能说明 | 设定值 | 备注 |
| P0.01 | 运行通道选择 | 1 | 端子运行命令 |
| P0.07 | A频率指令选择 | 1 | AI1通道电压模拟量 |
| P0.11 | 加速时间 | 客户需求 | |
| P0.12 | 减速时间 | 客户需求 | |
| P1.06 | 停机方式 | 1 | 自由停车 （风机类负载） |
注：如客户直接用本机控制，则P0.06和P0.07为默认值即可，用操作键盘进行启停控制和面板电位器进行频率调节。
