VD800矢量变频器在恒压供水上应用
行业概述:
在供水系统中，恒压供水是指通过检测管网压力，在供水系统中水量发生变化时，通过对水泵打水情况进行调节，使得出口压力始终保持在设定值不变的控制方式。早期供水为了避免供水量变化大的情况，一般采用阀门来调节供水流量，如早期楼宇供水，白天和晚上用水变化大的情况。这个方法虽然比较简单，但实际上是通过人为增加阻力来实现的，这种方式会浪费大量的电能，以及增加人工和设备使用维护成本。今年来随着科技发展，早期的一些方法逐渐被新型的恒压无塔供水所取代。
无塔恒压供水原理
此系统通过压力传感器检测官网压力，并以电压或电流（0-10V或4-20mA）等模拟量的形式反馈至变频器，其内置PID通过对用户设定压力和实际反馈压力的比对，来相应调节水泵电机的输出转速，从而来达到恒压的效果，在长期用水极少并且不影响用户用水的情况下，整个系统进入休眠状态，在水压降到设置的苏醒阀值时，系统自动苏醒投运以保持管网压力恒定。变频恒压供水系统图如下所示：
系统方案优点：
1. 内置PID功能，可根据用户实际用水量自动进行水压检测，实现恒压供水。
2. 压力恒定，避免了传统供水中压力过大造成管网破裂以及水龙头共振现象。
3. 无需供水水箱，投资成本降低，占地空间小。
4. 内置休眠功能，根据实际用水来调节水泵电机的投运转速，实现节能效果，晚上进入休眠功能，减低噪音，减少扰民。
5. 启动平滑，减少对电网及设备的冲击。
6. 全方位对电机进行保护，如：欠压、过流、过载、缺相、过热等。

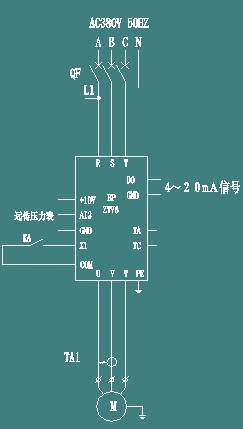

变频器配线图：
变频器参数调节表：
| 功能码 | 功能说明 | 设定值 | 备注 |
| P0.05 | 运行频率下限 | 20 | 休眠时使用，休眠频率视情况调整 |
| P0.07 | A频率指令选择 | 6 | PID控制设定 |
| P1.12 | 运行频率低于频率下限动作（频率下限大于0有效 | 2 | 休眠待机 |
| P9.01 | 给定数字量设定 | 客户需求 | 需求压力值比值，比值对应压力表最大量程 |
| P9.02 | PID反馈通道选择 | 客户需求 |
