项目 标准规范 输入 输入电压范围 单相220正负5%，三相220正负5%，三相380正负5%， 50/60HZ 输出 输出电压范围 0-额定电压 输出频率范围 V/F：0HZ-3000HZ，无PG矢量控制：0HZ-300HZ 控制 特性 控制方式 V/F、无PG矢量控制 运行指令方式 面板控制、端子控制、串行通讯控制 频率给定方式 数字给定、模拟量给定、脉冲频率给定、串行通讯给定、多段速给定及简易PLC给定、PID给定，可以实现给定方式的结合和方式切换。 过载能力 G型：150%额定电流60S、180%额定电流10S、200%额定电流3S。
F型：120%额定电流60S、150%额定电流10S、180%额定电流3S启动转矩 SVC：0.5HZ/150% V/F:1HZ/150% 调速范围 SVC：1:100 V/F:1:50 速度控制精度 SVC:正负5% 载波频率 1.0-16HZ,可根据温度和 负载特性自动调整 频率分辨率 数字设定：0.01HZ、模拟量给定：最高频率*0.05% 转矩提升 自动转矩提升、手动转矩提升、0.1%-30% V/F曲线 三种方式：直线型、多点型、N字方型 直流制动 直流制动频率:0.0HZ-最大频率 制动时间:0.0S-100.S 点动运行 点动运行频率:0.0HZ-最大频率,点动运行时间:0.1S-3600.0S 简易PLC.多段速 通过内置PLC或控制端子实现最多16段速运行 内置PID 可方便实现过程量(如压力,温度,流量等)的闭环控制系统 自动电压调整 当电网电压变化时,能自动保持输出电压恒定 控制 功能 共直流母线 可实现多台变频器共用直流母线,能量自动均衡 转矩限制 挖土机特性,对运行期间转矩自动限制,防止频繁过流跳闸 摆频控制 多种三角波频率控制,纺织专用 定时/定长/计数 定时/定长/计数控制功能 过压,过流失速控制 对运行期间电流电压自动限制,防止频繁过流,过压跳闸 故障保护功能 提供过流、过压、欠压、过热、缺相、过载、短路、等30种故障保护功能。可记录故障时变频器运行时的详细状态，并具有故障自动复位功能 输入输出端子 输入端子 可编程DI:6路开关量输入，1路高速脉冲输入。
可编程AI:2路，电压0-10V或电流0/4-20MA输出端子 可编程开路集电极输出：1路输出 。
继电器输出：2路。模拟量输出：2路，分别可选电压0-10V或电流0/4-20MA通讯端子 提供RS485物理接口中，支持MODBUS-RTU通讯 人机 界面 LED显示 可设定频率、输出频率、输出电压、输出电流等参数。 多功能键 OUICK/JOB键，可做多功能键使用

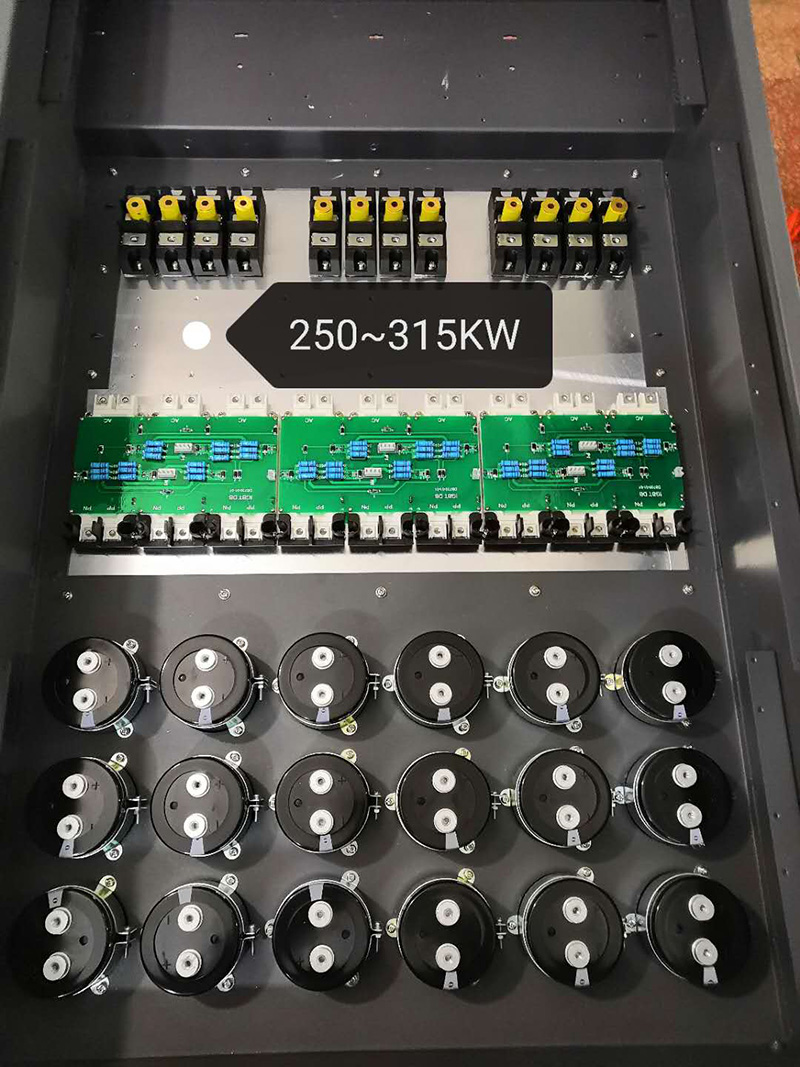

VD680高性能矢量变频器250-315KW内部结构
