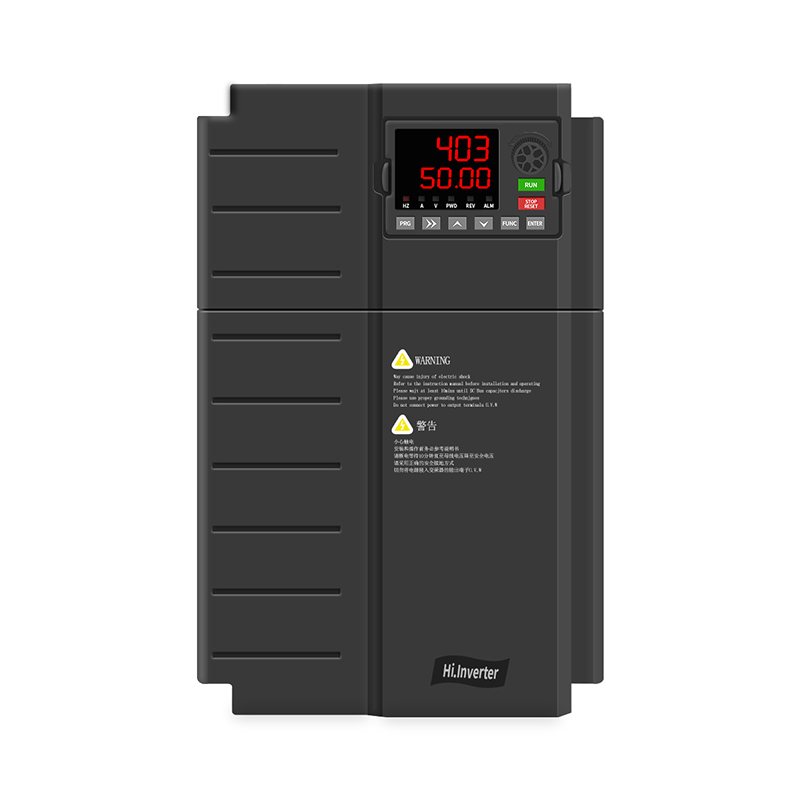

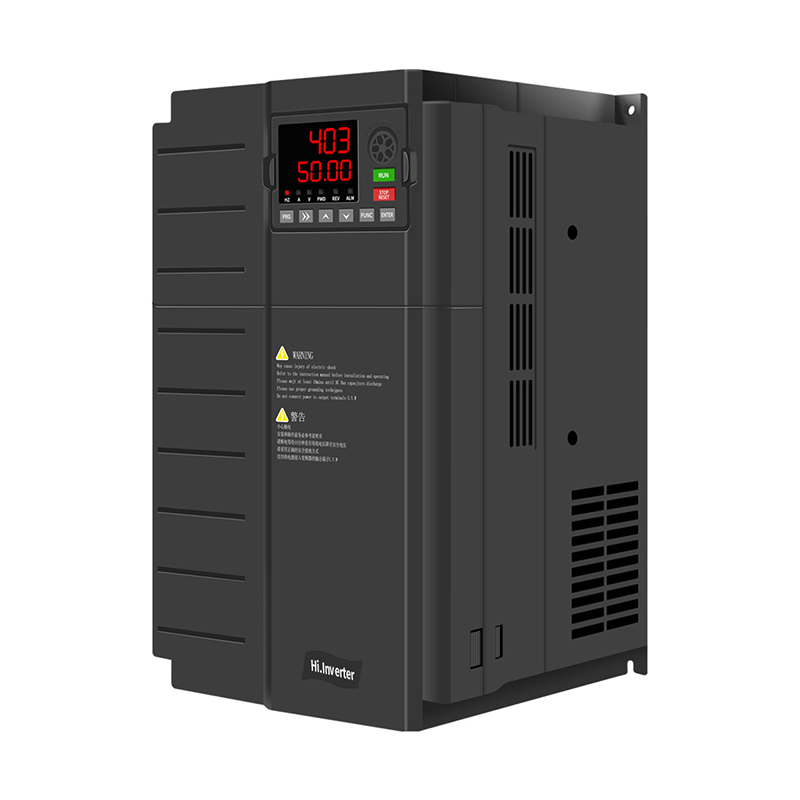

输入

额定电压，

频率

三相 AC380V;50/60Hz

单相 AC220V;50/60Hz

电压允许

变动范围

三相AC360V～450V

单相AC190V～250V

输出

电压

0～460V

0～260V

频率

低频模式：0～300Hz 高频模式：0～3000Hz

过载能力

G型机:110%长期150% 1分钟200% 4秒

P型机:105%长期120% 1分钟150% 1秒

控制方式

V/F控制、高级V/F控制、V/F分离控制、无PG电流矢量控制

控制特性

频率设定

分辨率

模拟端输入

最大输出频率的0.1%

数字设定

0.01Hz

频率精度

模拟输入

最大输出频率的0.2% 以内

数字输入

设定输出频率的0.01% 以内

V/F控制

V/F曲线（电压频率特性）

基准频率在0.5～3000Hz任意设定，多点V/F曲线任意设定，亦可选择恒转矩、降转矩1、降转矩2、平方转矩等多种固定曲线

转矩提升

手动设定：额定输出的0.0～30.0%

自动提升：根据输出电流并结合电机参数自动确定提升转矩

自动限流与限压

无论在加速、减速或稳定运行过程中，都能自动侦测电机定子电流和电压，依据独特算法将其抑制在允许的范围内，将系统故障跳闸的可能性减至最小

控制特性

无感矢量控制

电压频率特性

根据电机参数和独特算法自动调整输出压频比

转矩特性

起动转矩：

3.0Hz时150％额定转矩（VF控制）

1.0Hz时150％额定转矩（高级VF控制）

0.5Hz时150％额定转矩（无PG电流矢量控制）

运行转速稳态精度：≤±0.2％额定同步转速

速度波动：≤±0.5％额定同步转速

转矩响应：≤20ms（无PG电流矢量控制）

电机参数自测定

不受任何限制，在电机静态及动态下均可完成参数的自动检测，以获得最佳控制效果

电流与电压抑制

全程电流闭环控制、完全避免电流冲击，具备完善的过流过压抑制功能

运行中

欠压抑制

特别针对低电网电压和电网电压频繁波动的用户，即使在低于允许的电压范围内，系统亦可依据独特之算法和残能分配策略，维持最长可能的运行时间

典型功能

多段速与

摆频运行

16段可编程多段速控制、多种运行模式可选。摆频运行：预置频率、中心频率可调，断电后的状态记忆和恢复

PID控制

RS485通讯

内置PID控制器（可预置频率）。标准配置RS485通信功能，多种通信协议可选，具备联动同步控制功能

频率设定

模拟输入

直流电压0～10V,直流电流0～20mA（上、下限可选）

数字输入

操作面板设定，RS485接口设定，UP/DW端子控制，也可以与模拟输入进行多种组合设定

输出信号

数字输出

2路DO端子开路集电极输出和两路可编程继电器输出（TA,TB,TC），多达61种意义选择

模拟输出

2路模拟信号输出，输出范围在0～20mA或0～10V之间灵活设置，可实现设定频率、输出频率等物理量的输出

自动稳压运行

根据需要可选择动态稳压、静态稳压、不稳压三种方式，以获得最稳定的运行效果

加、减速

时间设定

0.1s～3600.0min连续可设定，S型、直线型模式可选

制动

能耗

制动

能耗制动起始电压、回差电压及能耗制动率连续可调整

直流

制动

停机直流制动起始频率：0.00～【F00.13】上限频率

制动时间：0.0～100.0s；制动电流：0.0％～150.0％额定电流

磁通

制动

0～100 0：无效

低噪音运行

载波频率1.0KHz～16.0KHz连续可调，最大限度降低电机噪声

转速追踪速

再启动功能

可实现运转中电机的平滑再启动及瞬停再启动功能

计数器

内部计数器一个，方便系统集成

运行功能

上、下限频率设定，频率跳跃运行，反转运行限制，转差频率补偿，RS485通讯，频率递增、递减控制，故障自恢复运行等

显示

操作面板显示

运行

状态

输出频率，输出电流，输出电压，电机转速，设定频率，模块温度，PID设定，反馈量，模拟输入输出等

报警

内容

最近六次故障记录，最近一次故障跳闸时的输出频率、设定频率、输出电流、输出电压、直流电压、模块温度等6项运行参数记录

保护功能

过电流，过电压，欠压，模块故障，电子热继电器，过热，短路，输入及输出缺相，电机参数调谐异常，内部存储器故障等

环境

周围温度

－10℃～＋40℃（环境温度在40℃～50℃，请降额使用）

周围湿度

5％～95％RH，无水珠凝结

周围环境

室内（无阳光直晒、无腐蚀、易燃气体，无油雾、尘埃等）

海拔

1000米以上降额使用，每升高1000米降额10％

结构

防护等级

IP20

冷却方式

风冷，带风扇控制

安装方式

壁挂式，柜式

型号

A
(mm)

B
(mm)

H
(mm)

W
(mm)

D
(mm)

安装孔
(mm)

安装尺寸

外围尺寸

0.75KW-5.5KW

78

200

212

95

154

5

7.5KW-11KW

129

230

240

140

180.5

5

15KW-30KW

188

305

322

205

199

6

37KW-45KW

195

470

490

270

205

6.5

55KW

175

450

470

290

250

9

75KW

175

560

580

290

275

9

90KW-132KW

200

648

670

325

300

10

160KW-200KW

300

670

700

465

310

12.5

220KW-285KW

360

875

900

480

350

13

315KW-400KW

530

1040

1060

650

355

13
