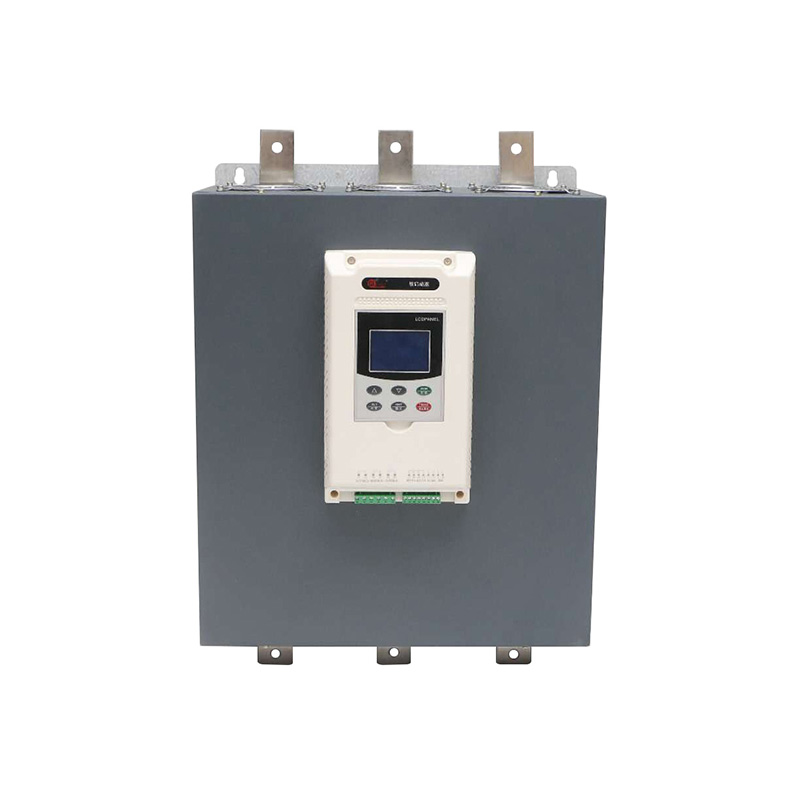

VDR2是本公司新开发的在线软启动器、是采用电力电子技术、微处理技术及现代控制理论技术研发生产的具有国际先进水平的新型电机启动设备，能有效的限制启动时产生的大电流。可广乏用于风机、水泵、输送类及压缩机等重载设备，是星/三角转换、自藕降压、磁控降压等起动设备的理想换代产品产品，其操作简单，性能可靠，具有完好的启动效果，产品使用无需外加旁路接触器，大大降低用户使用成本。产品内置散热风扇、给半导体模块降温、冷却。电机启动和运行过程中均具有完好的保护作用。
产品广泛销售到钢铁、冶金、石油、化学、水泥、有色金属、造纸等重工业市场，产品主要应用于空调、风机、水泵、空压机、空调、锅炉等行业。
■ 产品具备缺相、过载、欠压、过压、过热等多重保护，无需外加电机保护器等装置，启动和保护一站式
■ 友好的人机对话界面，全中文式显示，完全符合中国人自己的操作模式，设置各种参数和编程优化启动和保护性能
■ 提供4-20mA模拟电流，有效和自动化系统对接，实时检测电机运行电流
■ 具备限流、电压、电压+突跳等多种启动模式可选择，适合各种复杂工况
■ 能实现一台软起动拖动多台电动机
■ 具备保护报警功能以及故障储存、启动次数储存和查询功能
外控接点特性 旁路输出 01、02为软起动器启动完成后闭合，控制旁路接触器 可编程输出 03、04为继电器可编程输出，可编程设置发出准备、启动、旁路、故障、运行等多种信号 故障输出 05、06为故障继电器输出，软起动器发生故障或断电时闭合，接通电源时断开（接点容量AC250V/3A） 瞬停输入 07和10断开时电机立即停止（或串接其他保护器的常闭点） 软停输入 08和10断开时电机执行减速软停止（或自由停止） 启动输入 09和10闭合时电动机开始启动运行 公共端 10为接点输入信号的公共端子 模拟输出 11、12为4-20mA直流模拟输出，用于监视电动机的运行电流，满量程20mA时对应电动机标称额定电流，可外接4-20mA直流电流表监视信号，该输出负载电阻最大值为300欧 起停控制特性 起始电压 30-70%，调节可提升启动力矩 停机时间 0-60S可调 软起时间 0-60S 启动模式 限流、电压、突跳+电压等多种启动模式可选 控制方式 键盘、外控、键盘+外控等多种控制方式可选 个性保护特性 过载保护 50-200% 欠压保护 40-90% 过压保护 100-130% 保护选择 0-4，不保护、轻载、标准、重载、高级多种保护方式可选 额定电流 额定电流可调，对应电机额定电流让保护更加完善快速 参数设置 关键参数设置需要两个参数组合设置才能生效，以免用户误操作 使用环境 三相电源 380V±15%、660V±15%，50Hz 适用电机 鼠笼式三相异步电动机 启动频率 建议每小时不超过20次 抗冲击 15G/11ms 抗震能力 海拔3000m以下，振动力装置0.5G以下 环境温度 —30℃-55℃ 环境湿度 95%以下，无冷凝或滴水 海拔高度 1000m以内不降容（1000m以上，每增加1000m，电流降低5%）
